一、存在問題

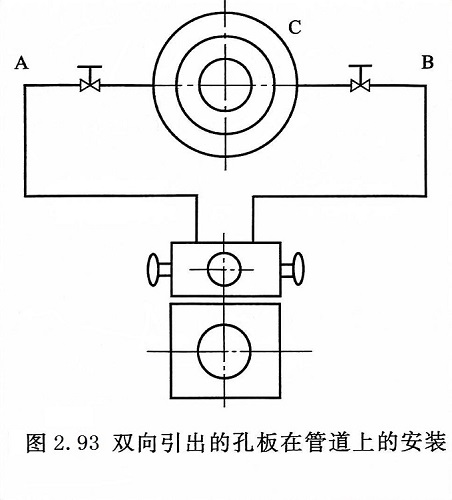

圖2.93所示的線性孔板，用來測量蒸汽流量。用戶說總閥已關，儀表仍有流量指示。
二、分析與診斷
(1)安裝高度差引起差壓信號傳遞失真
線性孔板正負壓導壓管從圓周的兩個水平方向引出，雖然未設冷凝罐，但圖中的垂直導壓管以下部分管內仍能充滿凝結水。其中，正負壓導壓管內的水位高度對流量計的零位影響很大。
在蒸汽計量系統中，總閥如果關閉，假定總閥在流量計的下游，因管內流體已停止流動，則線性孔板正負端兩個取壓口之間的差壓就為零，這時如果正負壓管內凝結水的液位高度相同，則送入差壓變送器的差壓信號也為零。如果正負壓管內凝結水的高度不相同，則送入差壓變送器的差壓信號就不為零，于是儀表就有可能出現“無中生有”。
正負壓導壓管內水位高度不一致是由安裝高度不一致引起的。在圖2.93中，C為線性孔板，假定A為正壓管，B為負壓管，則用戶所說的情況應是A端高，B端低。A端的液位高度就在垂直管與水平管的轉彎處，而負壓端液位高度則是在取壓口處。由于線性孔板的外徑較大(比管道內徑大得多)，水平管總長度(A、B兩點之間的距離)很長，在施工隊安裝時如果缺少水平度的檢驗手段，A、B兩點之間很容易出現高度差，而且即使存在30mm高度差，也難以用肉眼分辨。此高度差就按比例轉換成液位高度差，從而引起差壓信號的傳遞失真。
(2)對流量示值影響的幅值
由于這臺線性孔板的滿量程差壓設計的數值較高(約為5080mmH2O，折合49.82kPa)，再加上線性孔板的流量與差壓之間呈線性關系的特點，所以上述的差壓變化對流量示值影響卻不大，例如液位高度差以25mm計，引起的流量差約為0.5%FS。
(3)對量程范圍內的各點都在起作用
由于儀表安裝完畢高度差一直存在，而且由此因素引起的差壓信號失真值不因流量大小而改變，所以對全量程范圍內的流量示值都起作用。
(4)糾正方法
糾正的方法是松開夾持法蘭的螺栓，將孔板旋轉一個角度，使A、B兩點在同一水平面上。
三、討論
(1)普遍意義
討論這一問題具有普遍意義。因為彎管流量計、阿牛巴流量計等具有相似情況。
在用彎管流量計測量蒸汽流量時，差壓信號管中的一根從彎頭的外圈引出，另一根從彎頭的內圈引出，A、B兩點之間的距離較遠，如果安裝時存在高度差，也會引起差壓信號的傳遞失真。
(2)對流量示值影響更大
彎管流量計是利用流體以一定的速度流過90°彎時，在90°彎的外圈和內圈兩個取壓口之間產生壓差信號的原理工作的。由于流體密度和流速的不同，產生的壓差信號幅值也不同，但與線性孔板相比都小得多。更不利的因素是彎管流量計的平方根分度特性，即流過90°彎的流量與差壓值的平方根成正比。

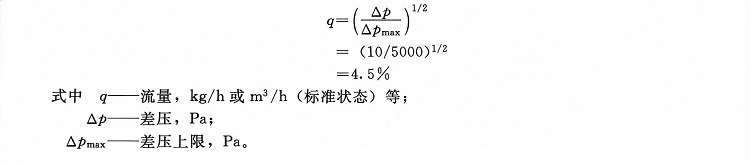

例如，某臺彎管流量計的滿量程差壓值為5kPa，如果在流量為零時，仍有1mmH2O(約10Pa)的差壓，這時相應的流量示值為:
(3)阿牛巴流量計情況也相似
阿牛巴流量計由于其測量原理的原因，差壓上限也不高，在用來測量蒸汽流量時也容易引發“無中生有”的現象。
