一、存在問題

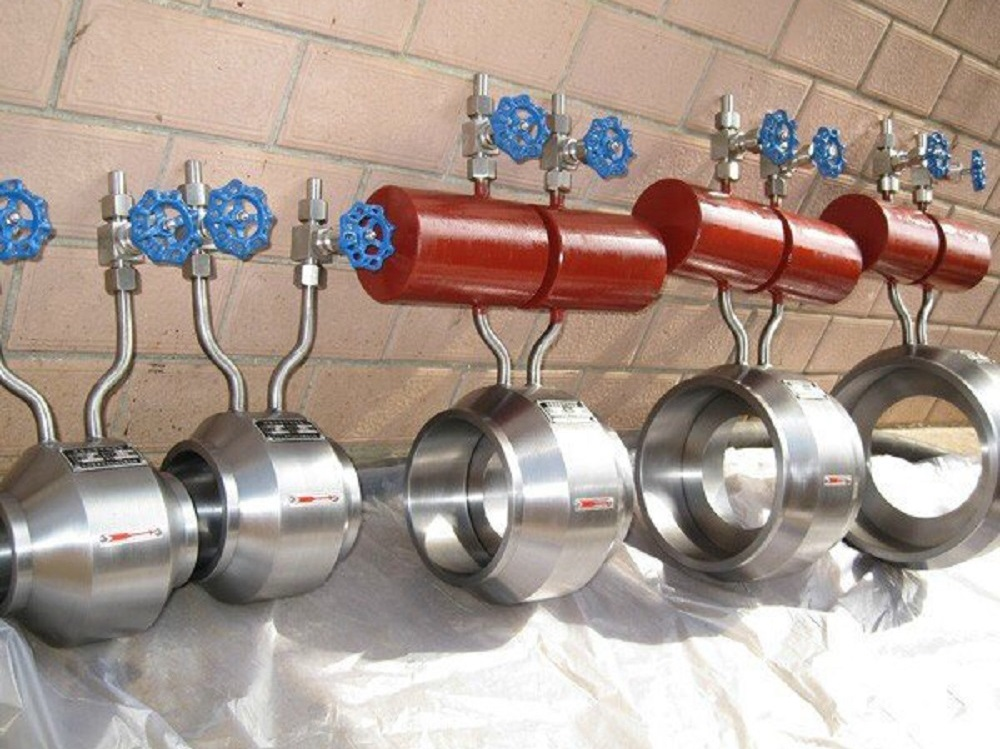

中石化某分公司煉油廠有一臺DN300噴嘴流量計，用來測量中壓系統蒸汽送低壓系統的流量，中壓蒸汽系統壓力為3.4MPa，溫度為400℃，低壓蒸汽系統壓力為1.0 MPa，溫度為250℃，儀表投入運行后，差壓變送器輸出電流小于4mA，顯示的是反方向流動，我公司技術人員認為，中壓蒸汽系統與低壓蒸汽系統之間壓差大，達2.4MPa，反向流動是不可能的，最多只可能是零流量。
二、分析與診斷

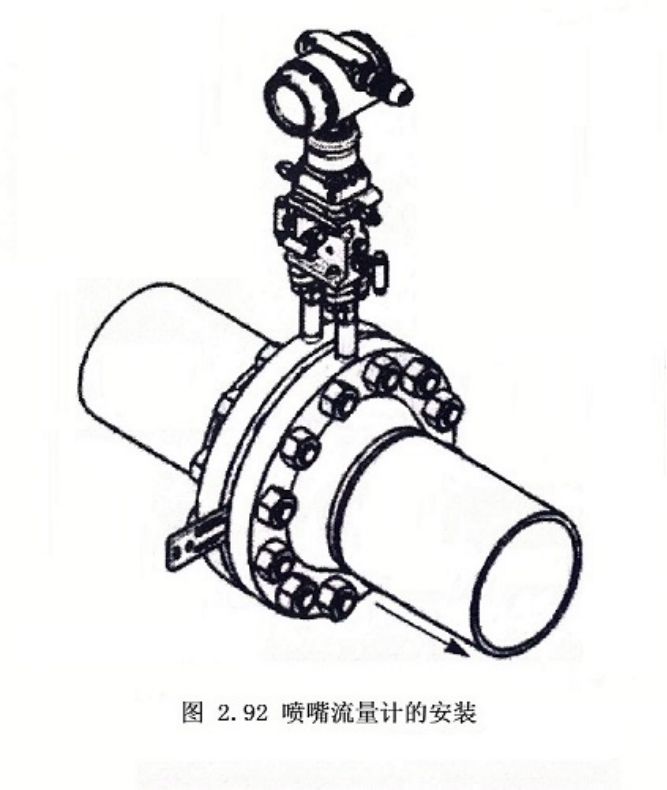

從用戶提供的現場儀表照片可看出(見圖2.92)，DN300蒸汽管為水平安裝，差壓信號從管道上方取出，直接送三閥組和差壓變送器。在噴嘴與三閥組之間未裝切斷閥。由于用于調節中壓蒸汽系統送低壓蒸汽系統流量的控制閥安裝在流量計下游，所以噴嘴安裝處蒸汽壓力為3.4MPa，在流動狀態下，蒸汽溫度為400℃，顯然，如此高的溫度直接與三閥組接觸。
根據這個情況，該套流量計存在兩個問題。
①介質溫度太高，大大超過差壓變送器允許的極限溫度。
差壓變送器的最高介質溫度為120℃，而該測量對象的溫度高達400℃，在變送器與高溫蒸汽之間雖有三閥組隔開，但溫度還是太高。
②三閥組的流路內既有蒸汽又有凝結水，增加了不確定因素。
建議用戶檢查差壓變送器在高溫條件下零位。用戶關閉三閥組中的低壓閥并打開平衡閥，這時變送器輸出約為-1%，在重新校零后，儀表投入運行，變送器輸出仍低于4mA。
從前面的檢查和校驗初步判斷，由于三閥組與噴嘴之間無切斷閥，所以這段垂直管內應已充滿蒸汽，不致引起差壓信號的傳遞失真。在差壓變送器已作現場校零的情況下，測量到的差壓仍為負值，應是由于三閥組內汽液狀態不確定因素引起。
三、建議
①對噴嘴流量計進行重新安裝，將取壓口旋轉到水平方向。用凝結水將差壓變送器與高溫蒸汽隔離開來。
②將三閥組和差壓變送器均安裝在冷凝罐后面，并將流路內和差壓變送器高低壓室內的氣體排盡。
