一、提問
管道內徑比渦街流量計測量管內徑小時，發現流量示值偏高，該如何處理？
二、分析
（1）管道內徑與渦街流量計測量管內徑常有差異
與渦街流量計相連接的管道，其內徑與渦街流量計測量管內徑完全一致的情況并不多，尤其是大家喜歡使用的進口渦街流量計和引進技術生產的渦街流量計，因?yàn)閲?guó)外的無縫鋼管管徑標準與國內標準不一致，例如名義管徑6in的無縫鋼管，國外標準為外徑168mm，而國內為159mm，相差較多。另一個原因是名義管徑標準相同的無縫鋼管，由于壁厚規格差別大，內徑也產生較大差異。
（2）管道內徑比測量管內徑大時的影響
在實流標定中發現管道內徑等于或略大于渦街流量計測量管內徑時，流量示值穩定，流量系數正常。由于管徑的差異，流體流過臺階時也有二次流產生，但因二次流存在的部件在測量管之外，對儀表的影響不明顯，如圖2.30所示。
（3）管道內徑比測量管內徑小時的影響
當管道內徑比測量管內徑小時，流量示值出現強烈的噪聲，這是因?yàn)榱黧w流過臺階時產生的二次流，如圖2.31所示。

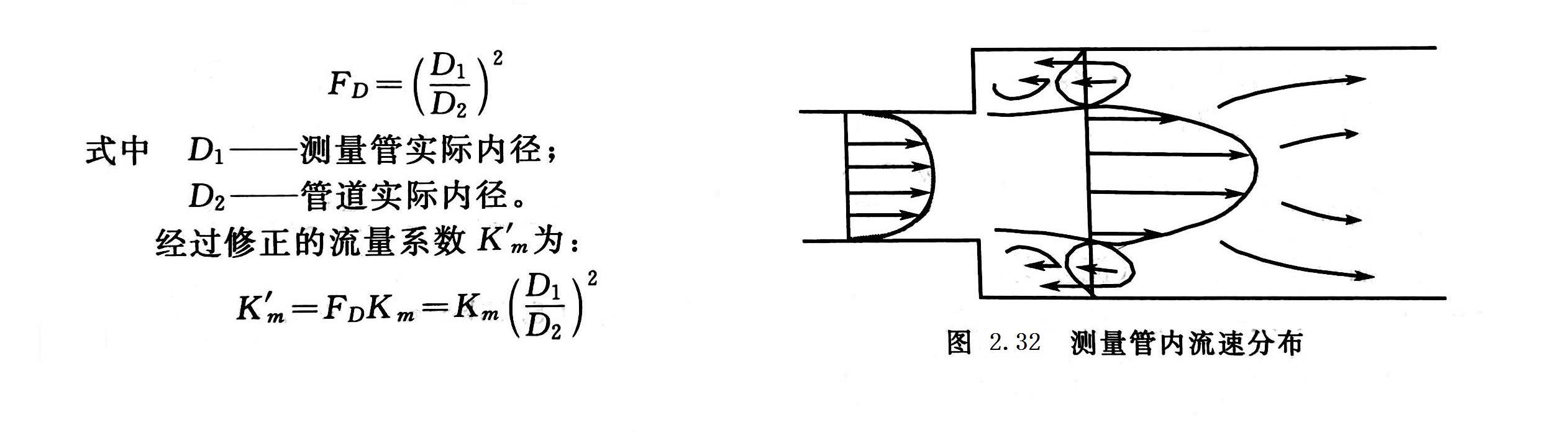

當管道內徑小于測量管內徑（3%以內）時，因?yàn)榱黧w以很高的流速流經內徑較大的測量管，由于流體的慣性作用，流束來不及膨脹，撞擊在發生體上。測量管內流速分布如圖2.32所示，這樣就使流量示值偏高。此誤差可通過修正流量系數km來補償，其修正系數FD的表達式為：
流體流過測量管時，其流通截面積之所以不能立即擴大，是因流體流過測量管時流速高和它慣性的存在。
三、討論
管道內徑比渦街流量計測量管內徑小帶來的問題，除了上述的示值偏高外，還有其可測最小流量增大，因?yàn)橥ǔu街流量計安裝處都是經縮徑處理的。
