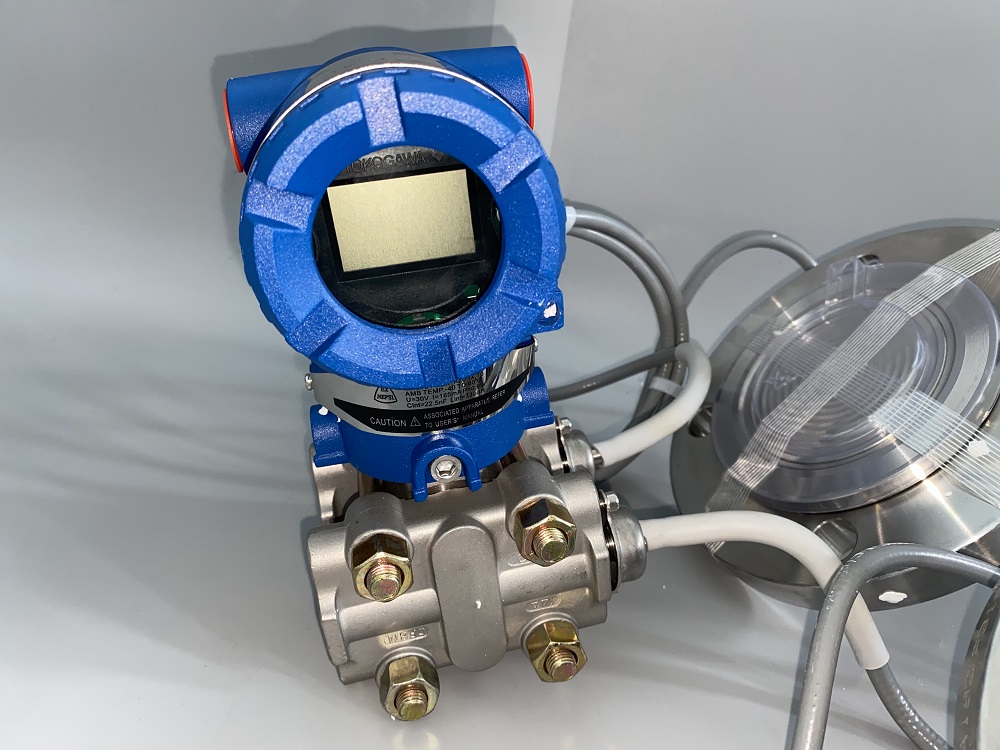

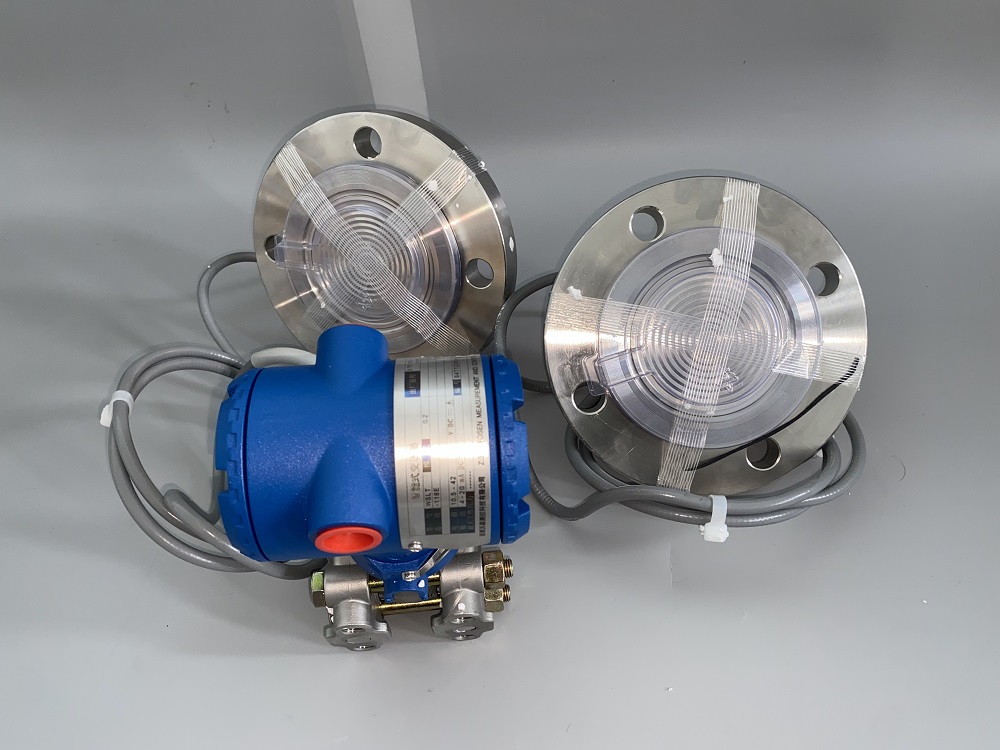

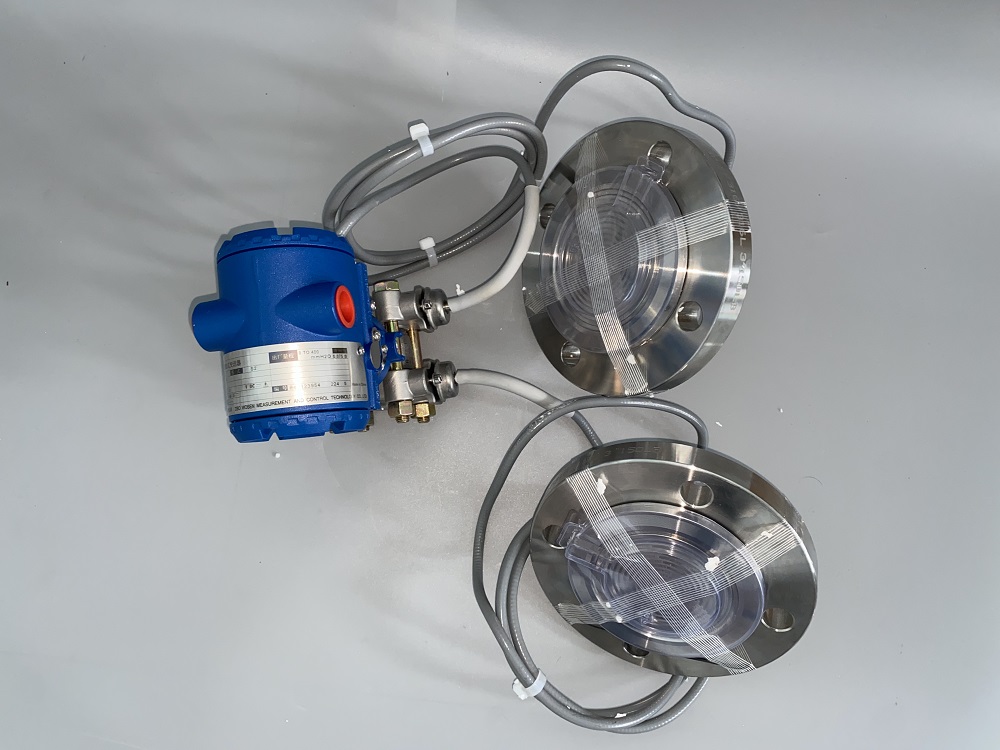

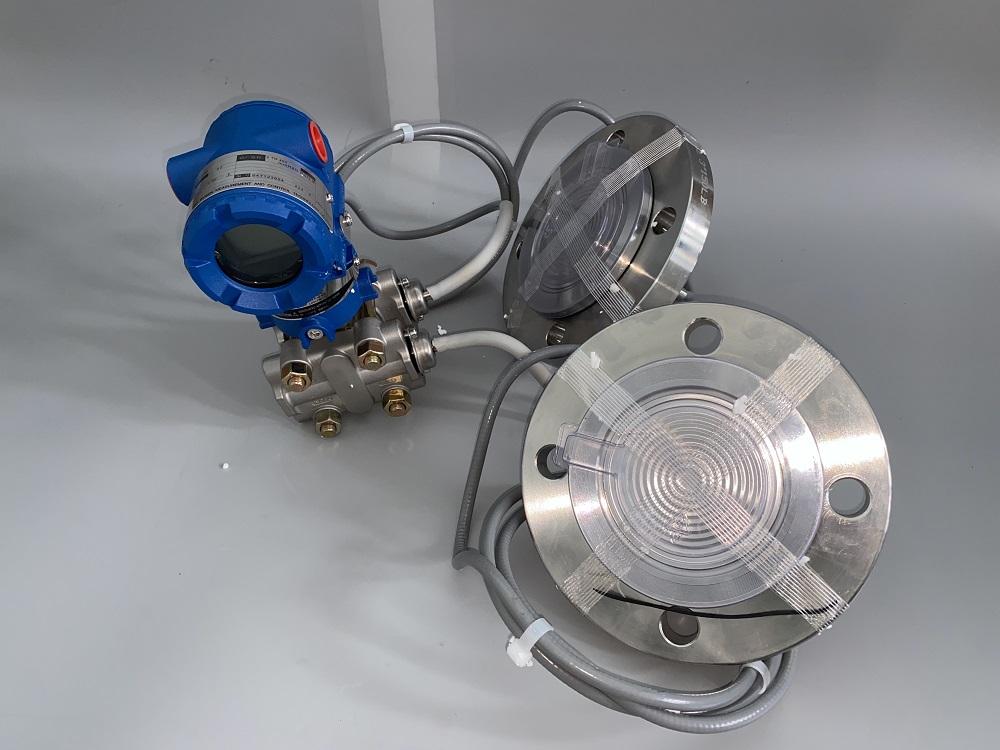

| EJA118E 隔膜密封式差壓變送器 | ||||
| 膜盒類型 | M膜盒 | H膜盒 | ||
| 測量范圍 | -100~100kPa | -500~500kPa | ||
| (-400~400inH2O) | (-2000~2000inH2O) | |||
| 測量量程 | 2.5~100kPa | 25~500kPa | ||
| (10~400inH2O) | (100~2000inH2O) | |||
| 精 度 | ±0.2% | ±0.2% | ||
| 防護等級 | IP66/IP67，NEMA 4X | |||
| 防爆規格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx | |||
| 輸出信號 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，F(xiàn)OUNDATION?現場總線或PROFIBUS PA兩線制數字通信 | |||
| 電 源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: 最小16.6V DC） HART( 1~5V)：9~28V DC | |||
| Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | ||||
| 環境溫度 | -40~85℃ (-40~185℉) (普通型) | |||
| -30~60℃ (-22~140℉) (內藏顯示表) | ||||
| 環境溫度必須在填充液工作溫度范圍內 | ||||
| 過程溫度 | -50~250℃ (-58~482℉) | |||
| 環境溫度必須在填充液工作溫度范圍內 | ||||
最大工作壓力 | 法蘭額定壓力 | |||
| 安 裝 | 變送器: 2-inch管安裝 | |||
| 隔膜密封: 法蘭安裝 | ||||
| 法蘭尺寸 | 平法蘭型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | |||
| 凸法蘭型: 4-inch(100mm)，3-inch(80mm) | ||||
| 組合型: | 凸法蘭高壓側: 4-inch(100mm) | |||
| 平法蘭低壓側: 3-inch(80mm) | ||||
| 膜片材質 | 316 SST 316LSST，哈氏合金C-276、鉭、鈦、鎳、蒙乃爾 | |||
| 法蘭材質 | S25C，304 SST，316 SST | |||
| 外 殼 | 鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 | |||
